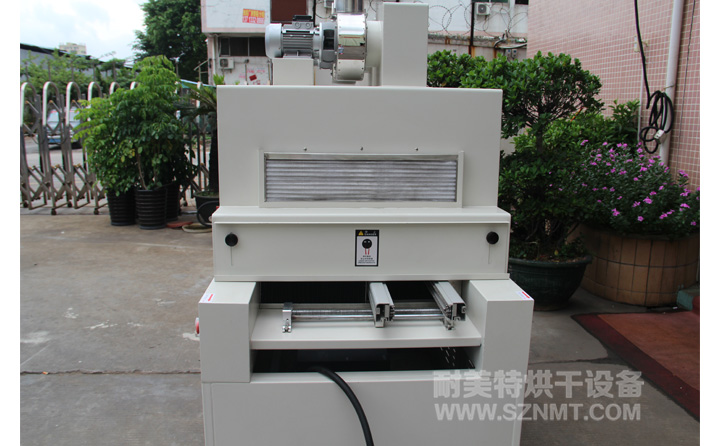

一、無極冷光源UV機主要技術參數
1、外形尺寸（約）：長 1500*高 1500*寬950mm ；進出料部分各長 250mm，UV 部分長 1000mm ；內寬 400mm,進料高 100mm；
2、UV光源：采用帕瑪高壓水銀汞燈；燈管長度=550mm，波長=365nm，共 2 套， 3KW；配4KW無極光源；
3、固化方式：平面照射；
4、電 源：三相五線制，380V，50HZ；
5、總功率：7KW左右；
二、無極冷光源UV機爐體結構特征
1、外殼材料：采用2mm厚Q235冷軋鋼板（強度、塑性和焊接綜合性能最好）折彎焊接制作；
2、爐體底架：用40*40*1.5mm方通制作，保持爐體內外各個面的承載強度，可防止爐體變形。
3、UV燈調節機構：采用掛具式調節方式方式，可自由調節燈管的高與角度；
4、密封材料：密封條采用“3M”阿姆斯條膠，可有效遮光，加強密封效果；
5、傳送帶：采用線路板專用輸送軌道，傳動馬達 采用臺灣永坤120W無極調速電機調節速度（0.2-5m/min）；
6、移動腳輪和腳杯：UV機底部安裝腳杯和腳輪，方便UV機移動和調節高度；
三、無極冷光源UV機控制系統
1、抽風系統：采用強制風冷；UV 區獨有的百葉窗進風風口和獨立的小門可隨時打開便
于清理；配大風量離心上抽風機 2臺，功率 0.37KW；提高 UV 燈管的使用壽命。有效降低 UV 爐內的溫度及產品的溫度。
2、溫度顯示器：采用臺灣宇電智能型溫控器，PV與SV雙LED顯示功能；實時顯示UV爐內空氣溫度
3、聲光報警：配帶蜂鳴器的報警燈。
4、接地保護：結構件安全接地保護。
5、電源缺相、相序保護：配有相序保護器。
四、無極冷光源UV機環境條件
1、環境溫度：-5℃~40℃；
2、相對濕度：≤85%RH；
3、電源：AC380V±10%，50Hz 三相五線制.
| 獨特性能 | 客戶可選配置 |
|
UV能量更高，涂膜穿透能力更強；
聚光設計，進口高聚光反光燈罩，瞬時干燥，速度特快；
燈箱內部特殊設計的通風系統；
各燈皆可調節上下角度、高度；
輸送帶無極調速，輸送速度平穩可調；
傳動網帶自動調整裝置，有效防止跑偏；
燈管異常保護裝置。
全、半燈切換,合理省電。
|
進口UV光源
國產UV光源
顏色選擇圖例
 客戶可以依照色卡指定色彩制作。
|
| ※根據固化產品設計不同固化設備，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
| 控制系統選配 | |
| 按鈕開關控制 | 觸摸屏人機界面 |
| UV燈管選配 | |
| 國產UV燈管（汞燈、鹵素燈） | 進口UV燈管（汞燈、鹵素燈） |
| 變壓器選配 | |
| 銅線 | 鋁線 |
| 輸送帶選配 | ||
| 不銹鋼網帶 | 鐵氟龍網/布帶 | 附件鏈傳送帶 |
| 鏈板輸送帶 | 雙節距鏈條穿桿傳送帶 | PCB專用輸送鏈 |
| 玻璃行業專用傳送系統 | PVC皮帶 | 耐高溫帆布傳送帶 |
| 滾輪輸送 | 滾筒式輸送 | 非標定制輸送系統 |
| 冷卻系統選配 | ||
| 風冷 | 制冷 | 水冷 |
| 序號 | 圖號 | 功率 | 工件電壓（V） | 工作電流（A） | 全長A | 極距B | 管徑C | 功率密度（W/mm） | 備注 |
| 1 | L3 | 1KW | 135 | 8.1 | 335 | 200 | 25 | 50 | 220V電源 |
| 2 | L1 | 1KW | 135 | 8.1 | 230 | 125 | 25 | 80 | 220V電源 |
| 3 | L2 | 1.6KW | 285 | 5.6 | 360 | 204 | 25 | 80 | 220V電源 |
| 4 | L2 | 2KW | 300 | 7.5 | 400 | 250 | 22.5 | 80 | 380V電源 |
| 5 | L1 | 2.5KW | 420 | 6.3 | 473 | 305 | 22.5 | 80 | |
| 6 | L3 | 3KW | 700 | 5 | 620 | 460 | 22.5 | 65 | |
| 7 | L1 | 3KW | 700 | 5 | 360 | 250 | 25 | 120 | |
| 8 | L2 | 3.2KW | 290 | 12.2 | 360 | 264 | 25 | 120 | |
| 9 | L1 | 4KW | 670 | 6.3 | 664 | 508 | 22.5 | 80 | |
| 10 | L1 | 5KW | 700 | 7.8 | 700 | 600 | 25 | 80 | |
| 11 | L1 | 5KW | 750 | 7.5 | 725 | 625 | 22.5 | 80 | |
| 12 | L1 | 5KW | 750 | 7.5 | 775 | 625 | 22.5 | 80 | |
| 13 | L2 | 5KW | 850 | 6.3 | 804 | 653 | 20.5 | 80 | |
| 14 | L1 | 5.6KW | 950 | 7.2 | 826 | 673 | 25 | 80 | |
| 15 | L1 | 5.6KW | 840 | 7.5 | 850 | 770 | 22.5 | 80 | |
| 16 | L3 | 6KW | 950 | 7.5 | 910 | 745 | 25 | 80 | |
| 17 | L1 | 7.5KW | 925 | 8.8 | 803 | 653 | 22.5 | 120 | |
| 18 | L1 | 8KW | 1200 | 7.5 | 1150 | 1000 | 22.5 | 80 | |
| 19 | L1 | 8.4KW | 950 | 10.4 | 826 | 700 | 25 | 120 | |
| 20 | L1 | 9.6KW | 1570 | 6.6 | 1387 | 1247 | 25 | 80 | |
| 21 | L1 | 11KW | 1870 | 6.3 | 1575 | 1419 | 25 | 80 | |
| 22 | L1 | 13KW | 1870 | 7.5 | 1807 | 1651 | 25 | 80 |
